Anchor Bracket
Click on the picture to enlarge it.
|
Anchor Bracket
Excellent protective from shaking & moving to applied equipment of vibration
Application |
Conveyor, Construction machine, Automatic facilities |
|
|
|
INQUIRY
|
|
|
|

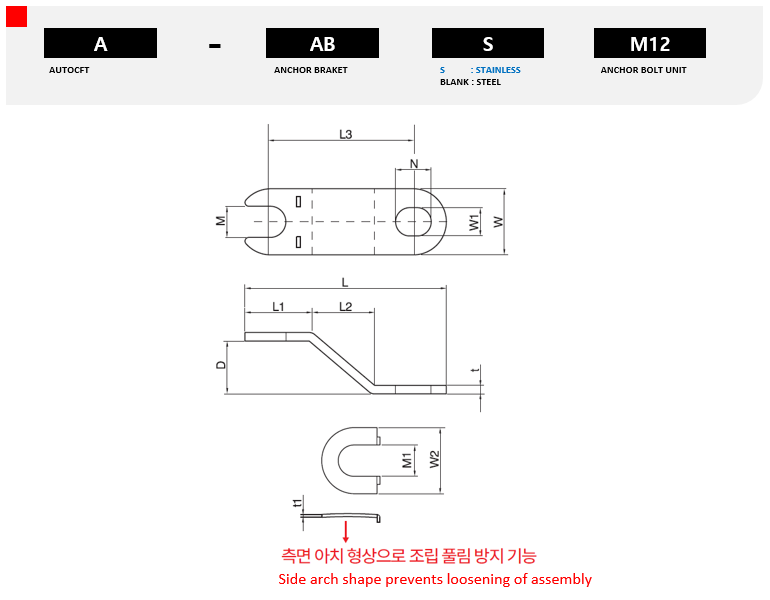

ORDERING CODE
|
 |
Dimension
|
(Unit : mm) |
MODEL |
DIMENSIONS (mm) |
MATERIALS |
Treatments |
L |
L1 |
L2 |
L3 |
D |
t |
W |
W1 |
W2 |
M |
M1 |
N |
t1 |
Anchor Bracket |
Anchor Plate |
A-AB M12 |
108 |
37 |
38 |
84 |
21 |
3 |
25 |
10.5 |
25 |
12.5 |
12.5 |
12.5 |
1.6t |
SPC 3t |
SPC 1.6t |
Nickel Plating(Ni) |
A-AB M16 |
108 |
38.6 |
37.5 |
80 |
28 |
3 |
37 |
14 |
37 |
16.5 |
16.5 |
16 |
1.6t |
SPC 3t |
SPC 1.6t |
Nickel Plating(Ni) |
A-AB M20 |
108 |
40.2 |
36 |
77 |
31 |
3 |
37 |
14 |
37 |
20.5 |
20.5 |
16 |
1.6t |
SPC 3t |
SPC 1.6t |
Nickel Plating(Ni) |
A-ABS M12 |
108 |
37 |
38 |
84 |
21 |
3 |
25 |
10.5 |
25 |
12.5 |
12.5 |
12.5 |
1.6t |
SUS304 3t |
SUS304 1.6t |
Polishing(PL) |
A-ABS M16 |
108 |
38.6 |
37.5 |
80 |
28 |
3 |
37 |
14 |
37 |
16.5 |
16.5 |
16 |
1.6t |
SUS304 3t |
SUS304 1.6t |
Polishing(PL) |
A-ABS M20 |
108 |
40.2 |
36 |
77 |
31 |
3 |
37 |
14 |
37 |
20.5 |
20.5 |
16 |
1.6t |
SUS304 3t |
SUS304 1.6t |
Polishing(PL) |
|
|
|
|
|
